電力鐵塔熱浸鍍鋅要求，一組數(shù)據(jù)帶你詳細(xì)了解

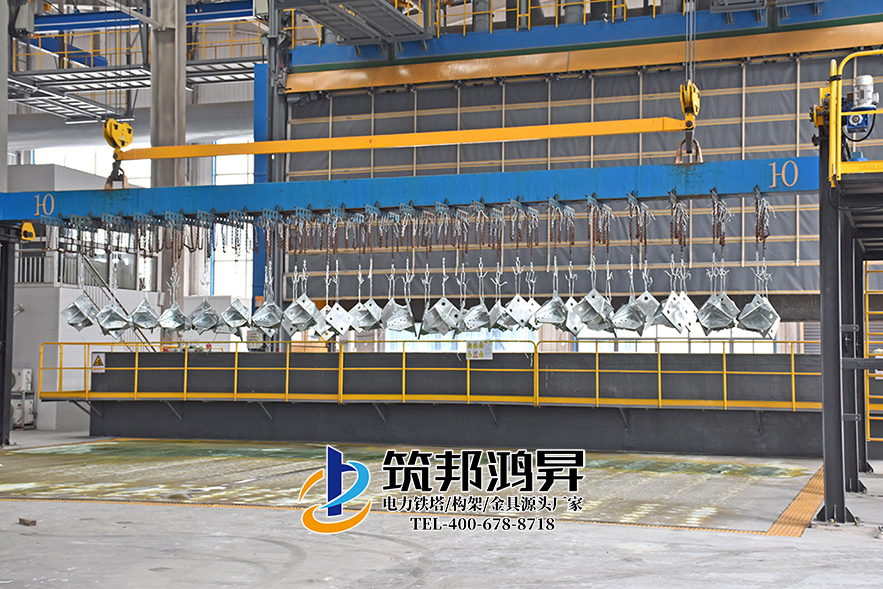

1.鐵塔的所有零部件均采用熱浸鍍鋅防腐(井筒在條件允許的情況下，應(yīng)采用熱鍍鋅防腐)。
2.用于熱浸鍍鋅的鋅浴主要應(yīng)由熔融鋅液構(gòu)成。熔融鋅中的雜質(zhì)總含量(鐵、錫除外)不應(yīng)超過總質(zhì)量的1.5%，所指雜質(zhì)見GB/T470的規(guī)定。
3.熱浸鍍鋅要求按下表規(guī)定：
（1）外觀一鍍鋅表面狀態(tài):鍍鋅層表面應(yīng)連續(xù)完整，并具有實(shí)用性光滑,不得有過酸洗、漏鍍、結(jié)瘤、積鋅、毛刺和銳點(diǎn)等使用上有害的缺陷，鍍鋅顏色一般呈灰色或暗灰色。
（2）鍍鋅層平均附著量
65
鍍件厚度（mm）
<5
鍍鋅層平均附著量(um)
鍍件厚度（mm）
≥5
鍍鋅層平均附著量(um）
86
面密度(g/m2)
<5
鍍鋅層平均附著量(um）
460
面密度(g/m2)
≥5
鍍鋅層平均附著量(um）
610
（3）均勻性：鍍鋅層應(yīng)均勻，作硫酸銅試驗(yàn),耐浸蝕次數(shù)應(yīng)不低于4次。
（4）附著性：鍍鋅層應(yīng)與基本金屬結(jié)合牢固,經(jīng)落錘試驗(yàn)鍍鋅層不凸起、不剝離。
鍍鋅層平均附著量即厚度和面密度,通常以金屬涂鍍層測厚儀直接測量鋅層厚度。鍍鋅層的鈍化要求及其方法應(yīng)按供需雙方協(xié)議。
修復(fù):修復(fù)的總漏鍍面積不應(yīng)超過每個鍍件總表面積的0.5%，每個修復(fù)鍍鋅面不應(yīng)超過10個cm2，若漏鍍面積較大，這些制件應(yīng)返鍍。修復(fù)的方法可以采用熱噴涂鋅或者涂富鋅涂層進(jìn)行修復(fù)，修復(fù)層的厚度應(yīng)比鍍鋅層要求的最小厚度厚30um以上。
